Les types de plan

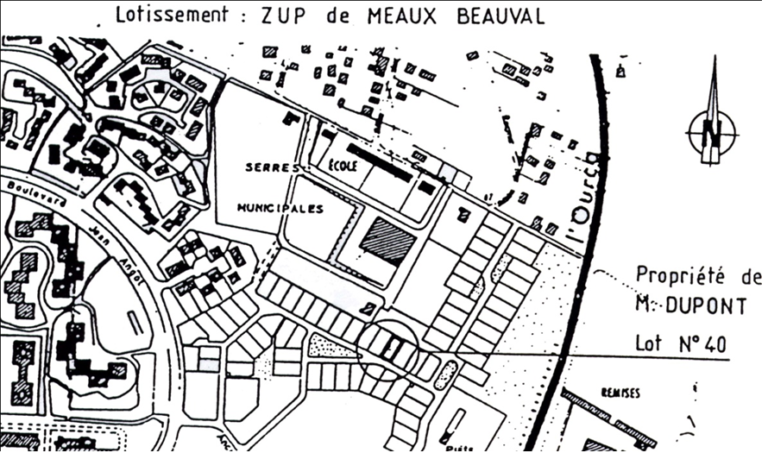

Plan de situation :

Il indique la position géographique :

– D’un terrain à bâtir

– D’un terrain avec bâtiment existant

– D’un lotissement ou terrain divisé en lots



Il situe le terrain par rapport à une voie connue :

– Boulevard

– Rue

– Route

– Chemin vicinal (CV)

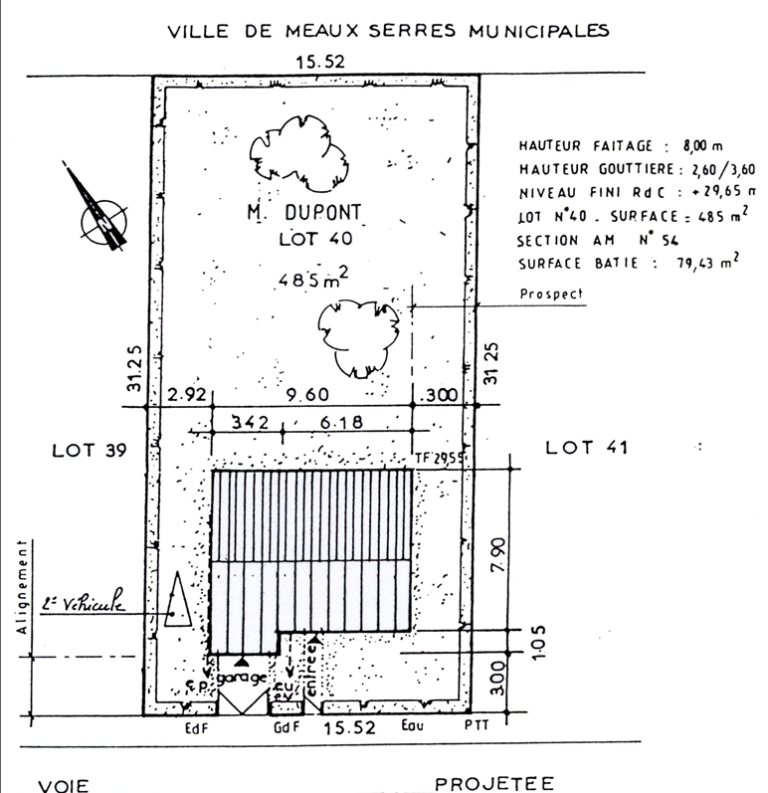

Plan de masse :

Il précise la zone d’implantation du bâtiment à construire dans les limites du terrain.



Il précise entre autres :

– Le nom du propriétaire


– La superficie du terrain


– Le numéro du lot ou la référence cadastrale


– L’orientation géographique


– Les constructions existantes sur le terrain


– Les côtes d’implantation et de niveaux


– Les réseaux : Alimentation en eaux, téléphone (Tel), électricité (EDF), gaz (GDF) ainsi que les évacuations d’eaux pluviales (EP), usées (EU) et vannes (EV) (tout à l’égout : TAE)


– L’assainissement individuel éventuellement

Il existe encore différents types de plans et de dessins


Les dessins d’ensemble
– Les façades
– Les plans des différents niveaux
– Les coupes verticales (ou vue en élévation)
– Les coupes horizontales (ou vue en plan)
– Les dessins de détails

Les dessins d’exécution

– Les plans de fondations

– Les plans de béton armé

– Les plans de charpente

Les plans de corps d’état secondaire : électricité, chauffage, plomberie …
