L’orientation géographique :
En dessin bâtiment, les plans ont une orientation géographique, elle permet de situer la maison par rapport au nord.

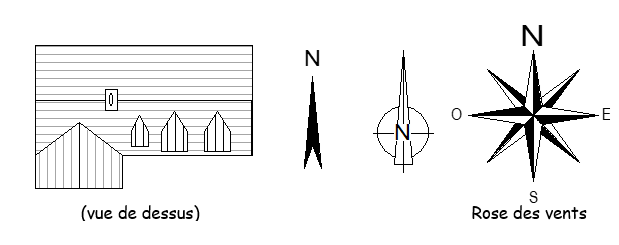

Elle est représentée à l’aide de la rose des vents ou par une flèche qui ressemble à celle d’une boussole.
Méthode pour obtenir l’orientation : Tracer vers l’extérieur la
perpendiculaire à la façade choisie et la reporter sur les 4 points
cardinaux.
Façades et Pignons :

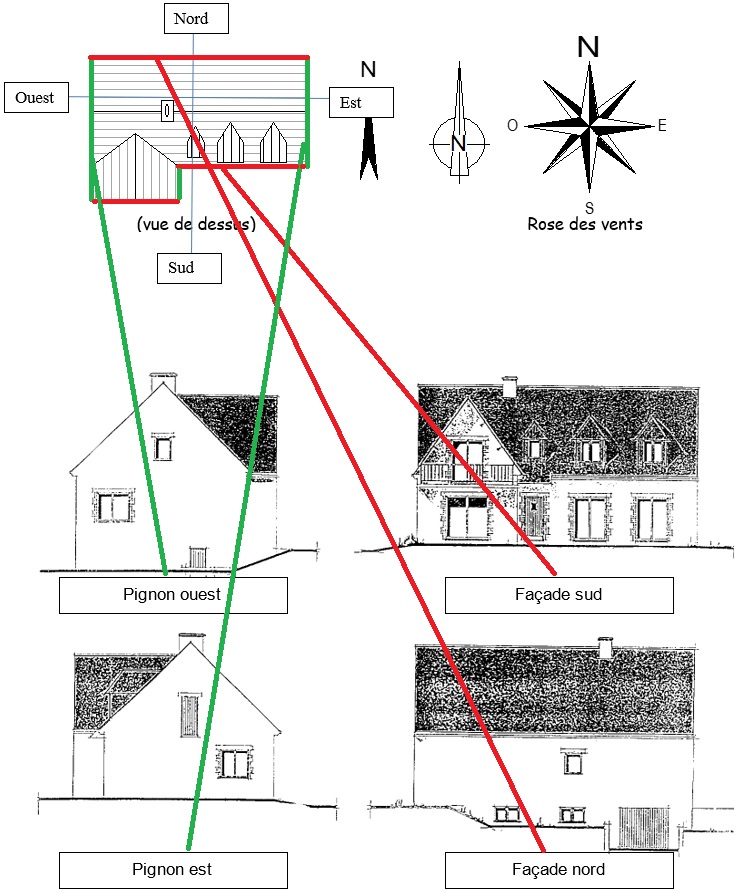

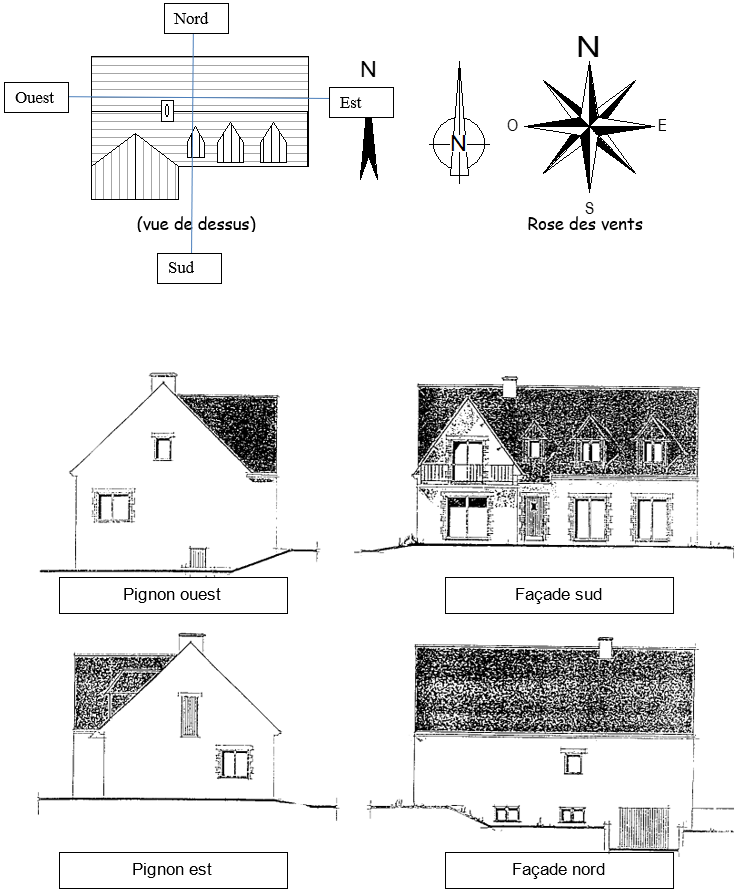

La représentation des vues extérieures d’une maison est représentée à l’aide de façades et de pignons.
Les façades : Ceux sont les vues principales qui définissent
la longueur et la hauteur de la maison.
Les pignons : Ceux sont les façades particulières qui se terminent en pointe triangulaire pour définir la largeur et la hauteur de la maison.
