Définition
L’échelle donne le rapport entre les dimensions du plan et les dimensions réelles.
Echelle = Cote du plan/cote réelle
Pour trouver la cote réelle:
Cote réelle = cote du plan / échelle
Pour trouver la cote du plan:
Cote du plan = cote réelle x échelle
Exemple
Ech 1:50
– 1cm sur le dessin donne 50 cm réel.
– La distance réelle est divisée par 50 pour obtenir la côte dessin
Le tableau ci-dessous te montrera des exemples d’échelles d’agrandissement ou de réduction
|
Dimension réelle |
Echelle |
Dimension sur le plan |
|
10 m |
Ech 1:125 |
8 cm |
|
27 m |
Ech 1:500 |
54 mm |
|
12 mm |
Ech 5:1 |
60 mm |
|
0.5 m |
Ech 2:1 |
100 cm |
|
125 m |
Ech 1:1000 |
12,5 cm |
Exemple d’application

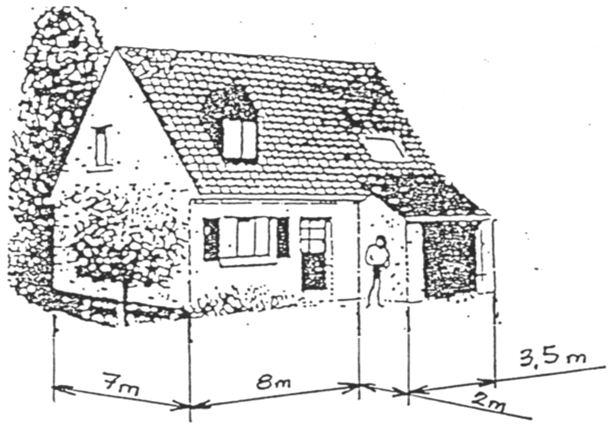

A partir de cette vue en perspective, on va convertir les cotes pour pouvoir dessiner une représentation en vue de dessus à l’échelle 1:100
|
Dimension réelle |
Echelle |
Dimension sur le plan |
|
7 m |
Ech 1:100 |
7 cm |
|
8 m |
8 cm |
|
|
2 m |
2 cm |
|
|
3,5 m |
3,5 cm |
A l’aide de ce tableau, tu peux t’amuser sur une feuille à représenter la vue de dessus extérieure de la maison en indiquant les dimensions.

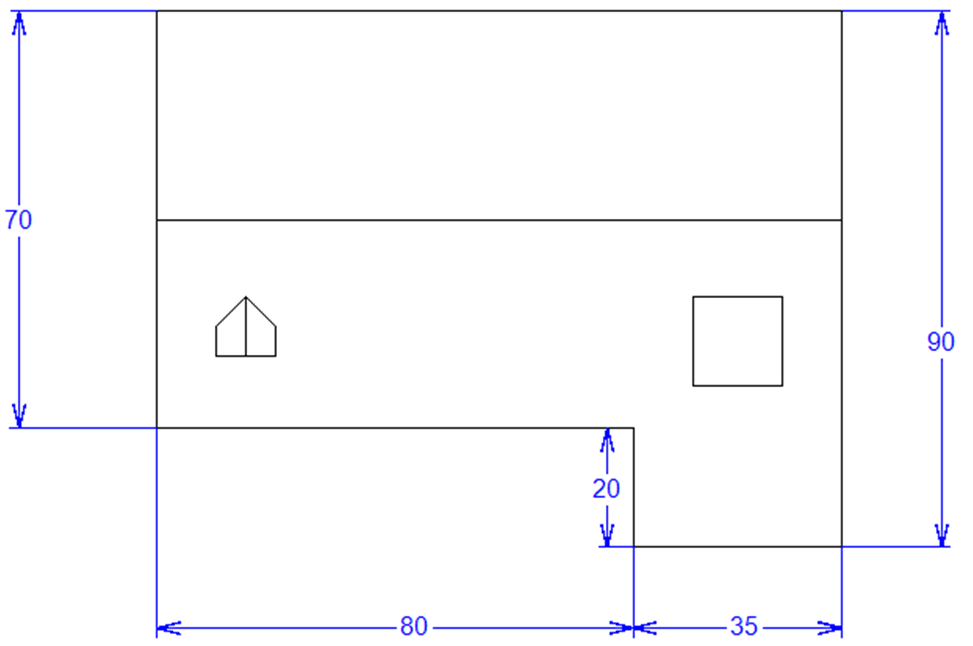

Tu devrais obtenir un dessin qui ressemble à ça. (les cotes sont en mm)
